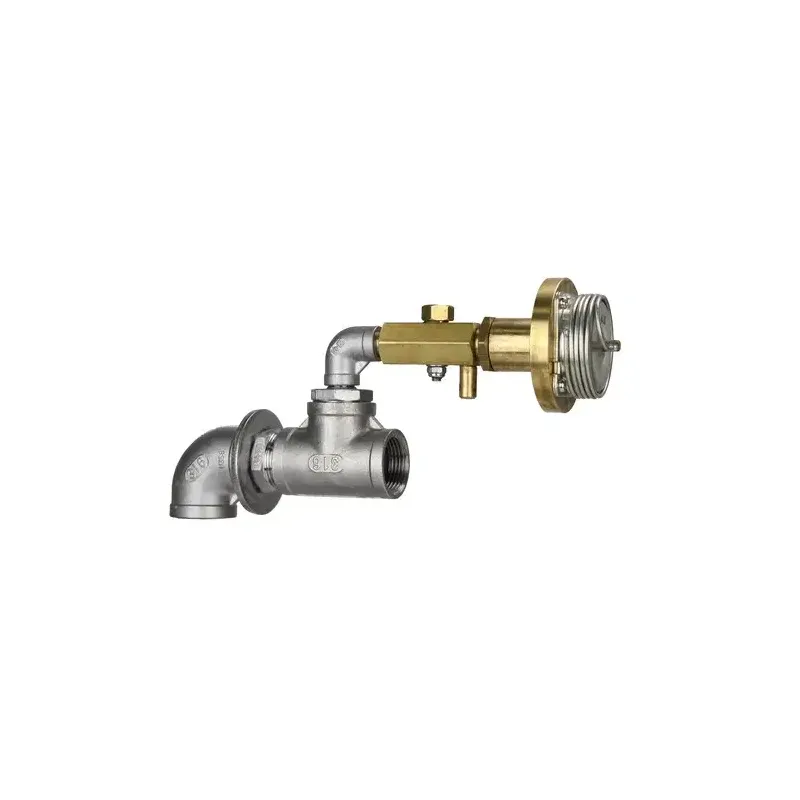

Kit flotteur antigel sans électricité ¾"

Le kit flotteur antigel SUEVIA 131.0521 est conçu pour protéger la soupape d’un abreuvoir contre le gel sans alimentation électrique. Son fonctionnement repose sur un capteur de température qui commande automatiquement un faible écoulement d’eau lorsque la température devient suffisamment basse.

Le système se monte sur la vanne existante et convient aux installations soumises aux conditions hivernales. Il fonctionne avec une pression d’eau comprise entre 0,3 et 5 bar.

Comment fonctionne le kit flotteur antigel ?

• Lorsque la température diminue, le capteur thermique déclenche l’ouverture de la soupape afin de créer un écoulement d’eau. Ce renouvellement permanent limite le risque de gel au niveau du flotteur.
• Le débit doit être réglé à au minimum 1,5 l/min. Plus le débit est important, meilleure est la protection du flotteur lorsque les températures deviennent très basses.
• Le dispositif fonctionne de manière mécanique et ne nécessite donc aucune alimentation électrique.

Les avantages :

• Fonctionnement sans électricité
• Déclenchement automatique en fonction de la température
• Protection du flotteur contre le gel
• Débit réglable selon les conditions d’utilisation
• Compatible avec une pression d’eau de 0,3 à 5 bar
• Peut être installé sur une vanne existante
• Solution adaptée aux installations d’abreuvement exposées au froid
• Réglage permettant d'adapter la protection aux températures hivernales

Montage et raccordement :

• Lors de l’installation, les raccords doivent être correctement étanchéifiés avec du téflon ou du chanvre.
• Le robinet d’écoulement doit être réglé sur le flotteur 131.0700. Il est également important de ne pas endommager les différents composants pendant le montage, notamment le capteur de température. Une détérioration de celui-ci peut entraîner un déclenchement intempestif du système.
• Le réglage doit être effectué lorsque la température est positive.
• L’installation doit respecter les normes DIN 1988 et DIN EN 1717.

Réglage du kit antigel :

• Pour effectuer le réglage, tourner le capteur de température 132.0535 dans le sens inverse des aiguilles d’une montre jusqu’à obtenir un léger écoulement d’eau au niveau de la soupape 132.0549. Effectuer ensuite un tour complet supplémentaire.
• Le débit se règle grâce à la molette située au centre de la soupape. Il doit être réglé à au moins 1,5 l/min afin d’assurer une protection efficace du flotteur.
• Une fois le débit réglé, tourner le capteur dans le sens des aiguilles d’une montre jusqu’à l’arrêt de l’écoulement, puis effectuer ¼ de tour supplémentaire maximum. Un serrage plus important peut endommager le joint spécial.
• Le capteur doit ensuite être maintenu avec son contre-écrou.

Vérification du fonctionnement :

Après le réglage, il est possible de contrôler simplement le fonctionnement du système :

• Placez un glaçon sur le capteur de température.
• L’eau doit commencer à s’écouler par le robinet du kit.
• Retirez le glaçon.
• L’écoulement doit s’arrêter.

Ce test permet de vérifier que le capteur réagit correctement aux variations de température.
